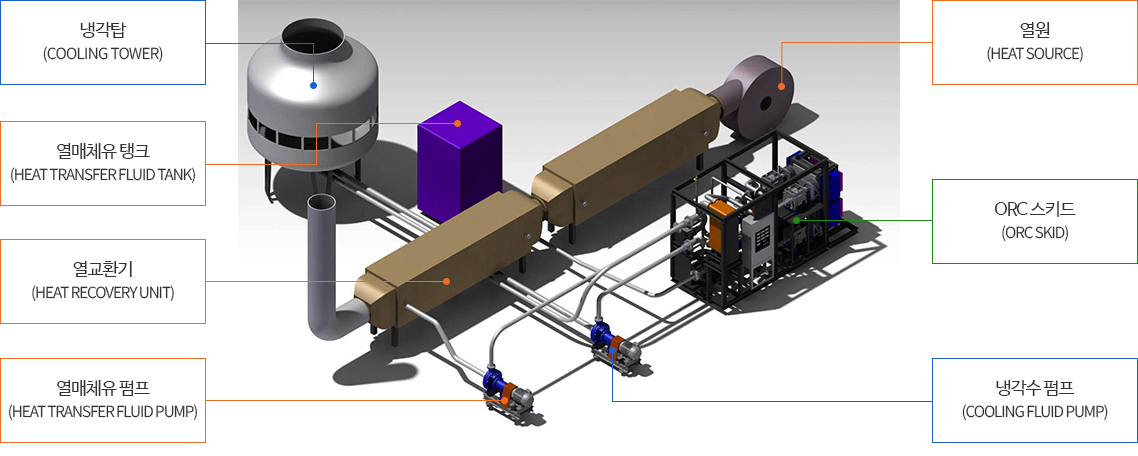

ORC 발전 시스템 구성 Entran
엔트랜은 ORC Skid 외에도 열전달 및 냉각 하위시스템들을 포함한 제품 공급 가능함
위・아래
삭제
복제
복제전송
-
-
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-
위・아래
삭제
복제
복제전송
수정
링크걸기
링크해제
수정
링크걸기
링크해제
위・아래
삭제
복제
복제전송
텍스트기본스타일
-
-
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-
□ ORC 발전부 □ 열전달 하위시스템 □ 냉각 하위시스템
위・아래
삭제
복제
복제전송
텍스트기본스타일
-
-
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-
□ ORC 발전부
□ 열전달 하위시스템
□ 냉각 하위시스템
위・아래
삭제
복제
복제전송
-
-
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-
위・아래
삭제
복제
복제전송
텍스트기본스타일
-
-
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-
ORC 제품 상세 Entran
ORC 제품 상세
위・아래
삭제
복제
복제전송
-
-
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-
위・아래
삭제
복제
복제전송
텍스트기본스타일
-
-
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-

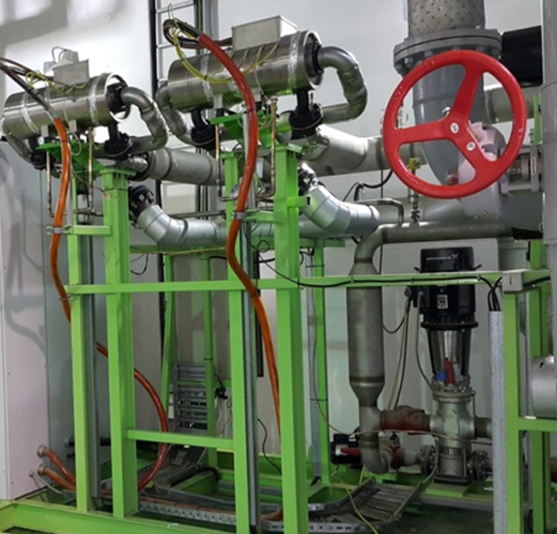

STRAUM 200K: 200 kW급 ORC 발전시스템
위・아래
삭제
복제
복제전송
텍스트기본스타일
수정
링크걸기
링크해제
수정
링크걸기
링크해제
-
-
행수 :열수 :타입 :
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-
| Gross Power Output | 200 kW |
| Output Voltage (Vac) | 500 |
| Expander Type | 2 x 100 kW Scroll expander |
| RPM | 24,000 |
| Evap. Inlet Temp (℃, typ.) | 108 (Steam) / 37 (R-245 fa) |
| Evap. Outlet Temp (℃, typ.) | 95 (Steam) / 104 (R-245 fa) |
| Pressure in/out (bar a, typ.) | 13.7 / 2.3 |
| Flowrate (lpm, Typ.) | 61.7 (Steam) / 450 (R-245 fa) |
| Size (m) | 3.2 x 2.2 x 2.4 (L x W x H) |
| Weight (kg) | 5,200 |
| Note | Evap. inlet/outlet 온도, pressure in/out, flow rate는 현장 조건에 따라 변경 가능 |
